Лабораторна зуботехнічна пальник спиртова

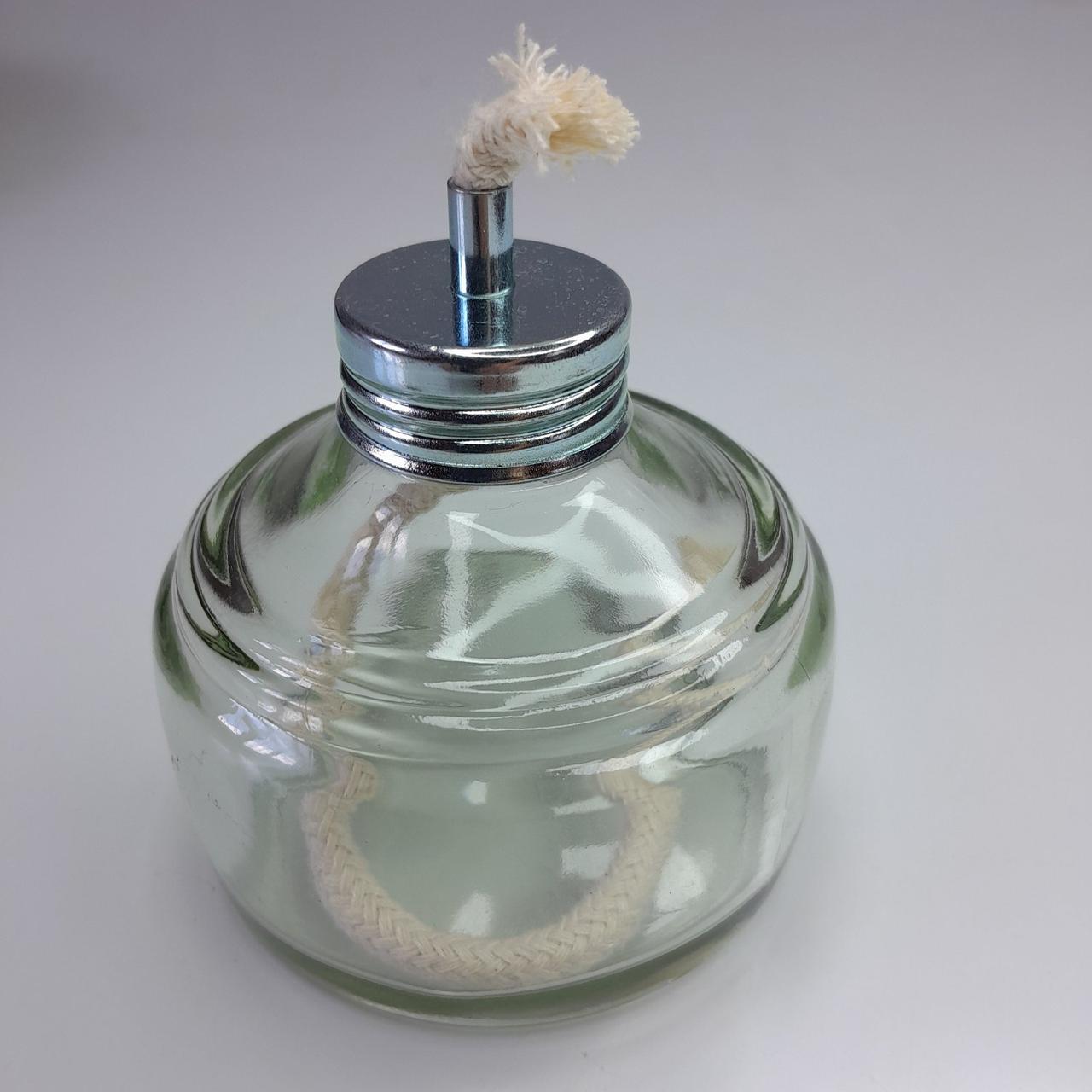

Спиртова горілка (скло)

Призначення і області застосування спиртівок
Спиртівки служать для нагрівання матеріалів і виробів у відкритому полум'я з температурою не більше 900°C з тепловою потужністю не більше 170 Вт.

Використовується в хімічних і шкільних лабораторіях, мікробіологічних, цитологічних, біотехнічних лабораторіях, медичних установах, а також скрізь, де потрібне застосування відкритого полум'я невеликий теплової потужності.

Застосовуються для підігріву і плавлення матеріалів, стерилізації у відкритому полум'ї інструментів, для фламбування в медицині, для нагріву невеликих лабораторних судин (пробірок, колб, тиглів тощо) та інших подібних термічних процесів.

Пристрій спиртівок
Спиртівка містить ємність для спирту (резервуар), який має горловину з кришкою. Через кришку резервуара пропущений гніт. При цьому один кінець гнота перебуває всередині резервуара поблизу його донної частини, а другий кінець гнота розташований поза резервуара на відкритому повітрі.

Спирт з резервуара піднімається фитилю за рахунок капілярного тиску і випаровується, коли досягне виступає з резервуара верхньої частини ґнота.

Пари спирту підпалюються і спиртівка горить з температурою полум'я не вище 900°Цельсія. При цьому кисень повітря, що підтримує горіння.

Таким чином в кожній спиртівці є дві основні частини. Це резервуар для спирту та пристрій для його згоряння (тобто власне сам гніт і пов'язані з ним конструктивні елементи).

Гніт спиртівки

Резервуар для спирту є основною несучою частиною спиртівки, а найважливішою і головною її частиною є гніт, який переносить рідке паливо (спирт) з резервуара на кінець гнота, де це паливо горить, утворюючи полум'я, яке використовується для нагрівання.

Гніт - це зібрані в джгут волокна. Проміжки між ними утворюють транспортні канали для рідини, яка переміщується вздовж них за напрямом з резервуара палива в зону горіння. У найпростішому випадку гніт виготовляють з бавовняних волокон у вигляді джгута або тканої стрічки.

Здатність гнота переносити спирт в зону горіння забезпечується дією капілярних сил, які, в свою чергу, обумовлені ефектами змочування і поверхневого натягу в капілярних каналах матеріалу гнота.

Якщо гніт розташований вертикально, спирт піднімається до зони горіння, долаючи силу тяжіння. Необхідний баланс сил визначається розмірами капілярних каналів матеріалу гнота.

У верхній частині резервуара розташована горловина, через яку пропускається гніт. Також через горловину спиртівка заправляється рідким паливом.

Так як спиртівка має дві робочі зони, в одній з яких спирт надходить у гніт, а в другій цей спирт горить, то для того щоб розділити вищезазначені робочі зони горловина резервуара забезпечується кришкою, через яку і пропускається гніт.

Гніт пропускається через фитильную трубку, яка є необхідним елементом кришки резервуару, при цьому остання може встановлюватися як всередині горловини, так і поза її, охоплюючи останній з зовнішньої сторони.

Гніт повинен размешаться в гнотової трубці кришки таким чином, щоб, з одного боку, мати можливість плавно і легко переміщатися в трубці, а з іншого боку, контакт трубки з гнотом повинен бути досить щільним (тобто гніт повинен бути встановлений в фитильную трубку з деяким обтисненням).

Установка гніту в фитильную трубку з деяким обтисненням дозволяє, з одного боку, практично виключити витік спирту через фитильную трубку в нештатних ситуаціях, т. к. гідродинамічний опір гнотової трубки, щільно заповненій волокнистої масою гнота, дуже велике; з іншого боку, обтиснення гнота не дозволяє фитилю мимовільно сповзти вниз по гнотової трубці при роботі спиртівки.

Проте остання обставина не є важливим для спиртівок, мають механізми утримання гніту в гнотової трубці і переміщення його відносно останньої.

Практично у всіх зазначених вище випадках необхідно прагнути до того, щоб обтиснення гніту в гнотової трубці було мінімальним, так як при збільшенні обтиснення діаметр капілярних каналів зменшується і швидкість підйому спирту за фитилю різко падає.
